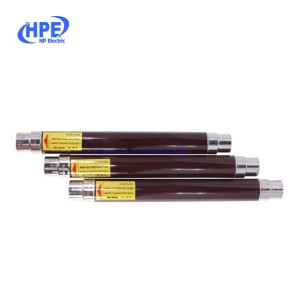

Cầu chì ống H.R.C 24kV (High Rupturing Capacity - cầu chì có khả năng cắt dòng ngắn mạch lớn) là thiết bị bảo vệ trung thế dùng trong các hệ thống điện từ 6kV đến 24kV.
Thông số kỹ thuật chung
• Điện áp định mức: 24kV
• Dòng định mức (In): Đa dạng từ vài Ampe đến 160A (như 10A, 16A, 25A, 40A, 80A, 160A tùy hãng)
• Khả năng cắt ngắn mạch: Thường đạt 31.5kA
• Tiêu chuẩn áp dụng: IEC 60282-1
Ứng dụng
• Lắp đặt trong tủ điện trung thế (như tủ RMU của ABB, Schneider, Siemens).
• Kết hợp với cầu dao phụ tải hoặc cầu dao cách ly để bảo vệ ngắn mạch cho máy biến áp, đường dây hoặc thiết bị đo lường (TU/TI).
• Thường có trang bị đầu nổ (chì hạt nổ) giúp báo hiệu khi cầu chì đã đứt.
Cầu chì ống H.R.C 24kV (High Rupturing Capacity - cầu chì có khả năng cắt dòng ngắn mạch lớn) là thiết bị bảo vệ trung thế dùng trong các hệ thống điện từ 6kV đến 24kV.
Thông số kỹ thuật chung
• Điện áp định mức: 24kV
• Dòng định mức (In): Đa dạng từ vài Ampe đến 160A (như 10A, 16A, 25A, 40A, 80A, 160A tùy hãng)
• Khả năng cắt ngắn mạch: Thường đạt 31.5kA
• Tiêu chuẩn áp dụng: IEC 60282-1
Ứng dụng
• Lắp đặt trong tủ điện trung thế (như tủ RMU của ABB, Schneider, Siemens).
• Kết hợp với cầu dao phụ tải hoặc cầu dao cách ly để bảo vệ ngắn mạch cho máy biến áp, đường dây hoặc thiết bị đo lường (TU/TI).
• Thường có trang bị đầu nổ (chì hạt nổ) giúp báo hiệu khi cầu chì đã đứt. LBFCO (Load Break Fuse Cut Out) là thiết bị điện trung thế dùng trên lưới điện trên không hoặc trạm biến áp (từ 12kV đến 35kV/40.5kV).
Đặc điểm và cấu tạo chính
• Nguyên lý: Giống cầu chì tự rơi FCO thông thường (dây chì đứt khi quá tải/ngắn mạch làm ống chì rơi xuống tạo khoảng hở nhìn thấy được), nhưng LBFCO có thêm thiết bị dập hồ quang.
• Tính năng đặc biệt: Cho phép đóng/cắt khi có tải mà không gây nguy hiểm hay cháy nổ hồ quang ra môi trường xung quanh.
• Chất liệu cách điện: Có hai dạng phổ biến là sứ Porcelain truyền thống hoặc Polymer (chống bám bụi, kháng nước và chống lão hóa tốt hơn).
• Thông số cơ bản thường gặp:
• Điện áp định mức: 24kV, 27kV, 35kV (hoặc 40.5kV).
• Dòng điện định mức: 100A hoặc 200A.
• Khả năng cắt ngắn mạch: Khoảng 11.2kA – 12kA.
• Tiêu chuẩn áp dụng: ANSI C37.42, IEC 60282-2.
